前言
充電頭網此前已拆解過數十款服務器電源產品，在這些高功率、高壓高頻的電源平台中，我們注意到納芯微的隔離驅動芯片出現頻率頗高，已成為不少方案與整機廠的常用選擇。相關器件目前已被鉑科電子、長城、高斯寶、航嘉、鑫谷等多家廠商的服務器電源所採用，覆蓋從 800W 到 3200W 的多檔功率段。
納芯微在隔離柵極驅動領域已形成較完整的產品矩陣：NSI6602 系列作為雙通道隔離半橋驅動，面向高頻功率級，主打高驅動能力、低延時並提供多種耐壓與封裝選擇；同時配套NSI6601 等單通道隔離驅動，支持分離上拉/下拉輸出並具備高 CMTI；NSI6801 系列則採用光耦兼容輸入形態，便於從傳統光耦方案平滑升級，此外還有NSI6651、NSI68515 等集成保護功能的智能隔離驅動。結合本次拆解盤點來看，服務器電源中最常見的仍是NSI6602 系列。
接下來，充電頭網將結合拆解與典型方案，對納芯微隔離驅動芯片在服務器電源中的應用進行系統盤點，為行業讀者提供更直觀的參考。納芯微隔離驅動芯片在服務器電源中的應用盤點
充電頭網已將相關信息匯總成上表所示，可以看到納芯微NSI6602系列應用最為廣泛，已被鉑科電子、長城、航嘉、鑫谷、高斯寶電氣等多家廠商採用，覆蓋 800W 到 3200W多功率段，並且同時出現在碳化硅服務器電源、白金牌/鈦金牌高效率平台等不同應用形態中，方案適配性和工程通用性較強。
接下來將詳細介紹一下，並已在產品下方附上了對應的拆解報告，方便各位查閱與對照。納芯微NSI6602AD
納芯微NSI6602AD，芯片內置隔離雙通道柵極驅動器，具備5.7KVrms隔離能力，具備4A拉電流和6A灌電流能力，採用SOW16封裝。應用案例

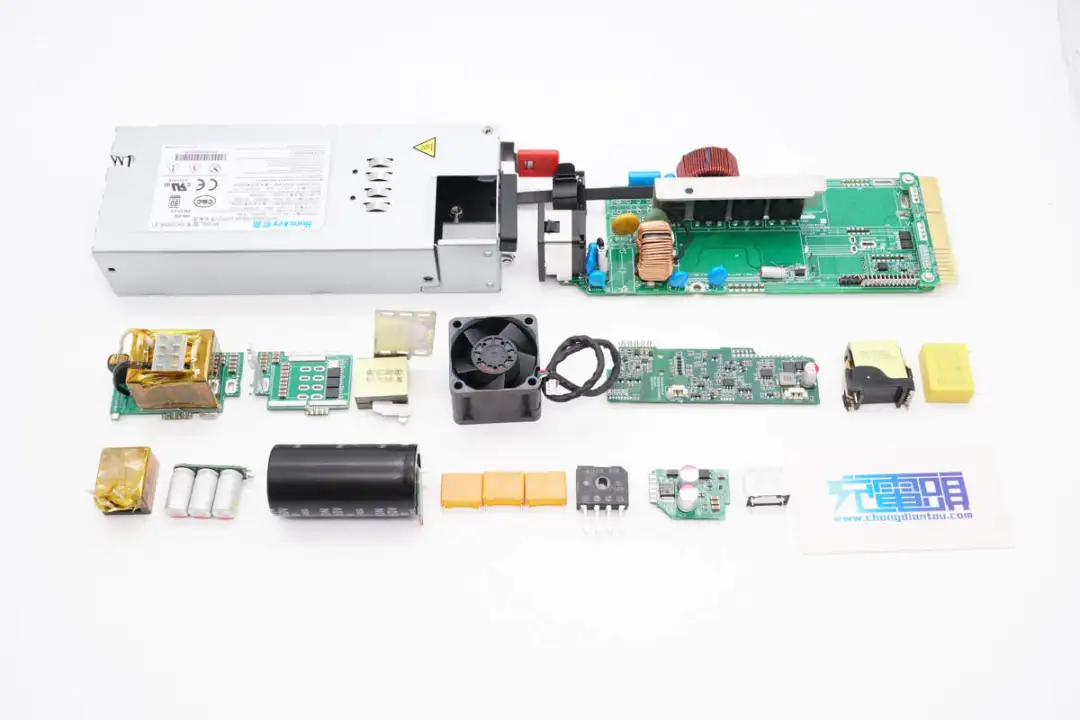

鉑科電子800W碳化硅服務器電源
鉑科電子800W服務器電源型號為BCSE800AP-12E01，電源支持100~240V交流輸入，額定輸出電壓為12V，輸出電流為66.7A，待機電源輸出為12V，額定輸出電流3A。電源模塊內置散熱風扇，從輸出側吸入空氣，從輸入端吹出散熱。
充電頭網通過拆解了解到，鉑科電子這款電源內置微芯科技控制器，PFC控制器型號為dsPIC33EP16GS202，搭配使用思瑞浦TPM27524驅動器。PFC開關管採用尚陽通SRC65R032FBS，碳化硅二極管採用三安半導體SDS065J010N3。
LLC控制器型號為dsPIC33EP64GS506，搭配使用納芯微NSI6602D隔離驅動器，LLC開關管採用尚陽通SRC60R090BS。同步整流管採用華羿微HYG009N04LS1C2，通過納芯微NSD1025-Q1進行驅動。
相關閱讀：
1、拆解報告：鉑科電子800W碳化硅服務器電源長城2200W白金牌服務器電源
長城2200W白金牌服務器電源型號為CRPS2200DLW，支持100-240W寬電壓輸入，輸出電壓為12V，具備白金牌轉換效率。電源在220V輸入下達到額定輸出功率2200W，110V輸入時輸出功率為1100W。電源內置散熱風扇，並設有C20插座。
充電頭網通過拆解了解到，長城2200W白金牌服務器電源採用交錯PFC+全橋LLC架構，PFC控制器和LLC控制器均來自德州儀器，採用UCD3138064+TMS320F28035PAG芯片組合。PFC開關管採用安森美FCH067N65S3，PFC整流管使用英飛凌IDH06G65C6碳化硅二極管。
LLC開關管採用威世SiHH070N60EF，通過納芯微NSI6602AD隔離驅動器驅動。同步整流管採用威世SiR608DP，使用德州儀器UCC27524驅動。電源內部高壓濾波電容來自紅寶石，濾波固態電容來自尼吉康，輔助電源芯片來自英飛凌，內部做工紮實，用料可靠。
相關閱讀：
1、拆解報告：長城2200W白金牌服務器電源納芯微NSI6602BD
納芯微NSI6602BD，芯片內置隔離雙通道柵極驅動器，具備4A拉電流和6A灌電流能力，採用SOW16封裝。應用案例
航嘉2000W白金牌服務器電源
航嘉這款白金服務器電源型號為HK2000B-S1，電源支持寬範圍輸入電壓，額定輸出功率為2000W。電源輸入端設有品字接口用於連接電源線，設有LED燈指示運行狀態。輸出端設有PCB金手指，連接到服務器供電。電源內部設有散熱風扇，從輸出端吸入空氣，從輸入端吹出散熱。
充電頭網通過拆解了解到，航嘉這款服務器電源採用PFC+LLC架構，PFC控制器採用恩智浦MC56F81766V，搭配使用東微OSG65R038HZF開關管和意法半導體STPSC8H065D碳化硅二極管。LLC使用意法半導體STM32G474RCT6控制器，搭配使用意法半導體STW65N60DM6開關管。
PFC開關管採用聖邦SGM48000驅動器，LLC開關管採用納芯微NSI6602BD隔離驅動器，同步整流管採用安森美FAN3225T驅動器，輔助電源芯片採用英飛凌ICE5QR1680AG。高壓濾波電容來自萬裕，濾波固態電容來自鈺邦，變壓器兩側焊接PCB，焊接同步整流管加強散熱和載流。電源內部設計緊湊，做工用料紮實可靠。
相關閱讀：
1、拆解報告：航嘉2000W白金牌服務器電源鑫谷3200W鈦金牌碳化硅數字電源
鑫谷這款鈦金牌服務器電源型號為CRPS3200W-12V，電源支持寬範圍輸入電壓，額定輸出功率為3200W。電源額定輸出電壓為12.2V，額定輸出電流262.3A，待機電源輸出電壓為12V，額定輸出電流3A。電源模塊內置散熱風扇，從直流輸出端吸入空氣，從交流輸入端吹出散熱。
充電頭網通過拆解了解到，鑫谷這款電源採用德州儀器全數字控制方案，內置兩顆TMS320F280039C-Q1 DSP芯片用於圖騰柱PFC和全橋LLC控制。其中交錯式圖騰柱PFC使用英飛凌IMT65R083M1H碳化硅MOS管搭配IPT60R040S7開關管，通過納芯微NSI6602V隔離驅動器進行驅動。
全橋LLC使用英飛凌IPT60R045CFD7開關管，使用納芯微NSI6602BD隔離驅動器，同步整流管採用ISC015N04NM5，使用德州儀器UCC27517驅動器。待機電源使用英飛凌ICE5AR0680AG開關電源芯片，搭配芯源系統MP6908同步整流器。高壓濾波電容來自紅寶石，輸出濾波電容來自貴彌功，電源內部通過小板焊接，充分利用空間，做工用料紮實可靠。
相關閱讀：
1、拆解報告：鑫谷3200W鈦金牌碳化硅數字服務器電源納芯微NSI6602V
納芯微NSI6602V，為納芯微第二代高可靠性隔離式雙通道柵極驅動器，具備6A拉電流和8A灌電流能力，具備25nS典型傳播延遲，採用SOP16封裝。應用案例
鑫谷3200W鈦金牌碳化硅數字電源
鑫谷這款鈦金牌服務器電源型號為CRPS3200W-12V，電源支持寬範圍輸入電壓，額定輸出功率為3200W。電源額定輸出電壓為12.2V，額定輸出電流262.3A，待機電源輸出電壓為12V，額定輸出電流3A。電源模塊內置散熱風扇，從直流輸出端吸入空氣，從交流輸入端吹出散熱。
充電頭網通過拆解了解到，鑫谷這款電源採用德州儀器全數字控制方案，內置兩顆TMS320F280039C-Q1 DSP芯片用於圖騰柱PFC和全橋LLC控制。其中交錯式圖騰柱PFC使用英飛凌IMT65R083M1H碳化硅MOS管搭配IPT60R040S7開關管，通過納芯微NSI6602V隔離驅動器進行驅動。
全橋LLC使用英飛凌IPT60R045CFD7開關管，使用納芯微NSI6602BD隔離驅動器，同步整流管採用ISC015N04NM5，使用德州儀器UCC27517驅動器。待機電源使用英飛凌ICE5AR0680AG開關電源芯片，搭配芯源系統MP6908同步整流器。高壓濾波電容來自紅寶石，輸出濾波電容來自貴彌功，電源內部通過小板焊接，充分利用空間，做工用料紮實可靠。
相關閱讀：
1、拆解報告：鑫谷3200W鈦金牌碳化硅數字服務器電源納芯微NSI6801BD
納芯微NSI6801BD是一顆單通道兼容光耦輸入的隔離式柵極驅動器，支持IGBT，MOS和GaN應用，具備5A的峯值拉灌電流，採用SOW6封裝。應用案例
高斯寶電氣1300W直流服務器電源
高斯寶電氣1300W服務器電源型號為G1232-1300WND，為LVDC系列，支持-48V電池PACK輸入。電源額定輸出電壓12V，輸出電流為108A，待機電源輸出電壓為12V，額定輸出電流2.1A。電源模塊內置散熱風扇，從輸出側吸入空氣，從輸入端吹出散熱。電源輸入端設有直流電源插座，並設有防反接設計。
充電頭網通過拆解了解到，這款電源內部使用意法半導體STM32F334R8T6 MCU用於升壓和LLC控制。升壓開關管採用新潔能NCEP025F90T，通過英飛凌2EDN7524F進行驅動，並使用三安半導體SDS120J010C2碳化硅二極管整流。LLC開關管採用意法半導體STW48N60DM2，使用納芯微NSI6801BD隔離驅動器。
